2500噸框架式液壓機是滕州中合鍛壓液壓機廠家根據客戶需求定制的大型液壓機設備，配置PLC、伺服電機、移動工作臺等，主要用于汽車配件沖壓成型，該設備也稱汽車配件成型液壓機，可用于壓制汽車配件、汽車從動盤、汽車剎車片、離合器等快速?zèng)_壓成型，本機為伺服數控系統，噪音低、體積小、設備工作運行平穩速度快，大屏幕液晶顯示屏，速度可調、壓力可調、行程可調，人機界面清晰人性化，受到到用戶一致好評。

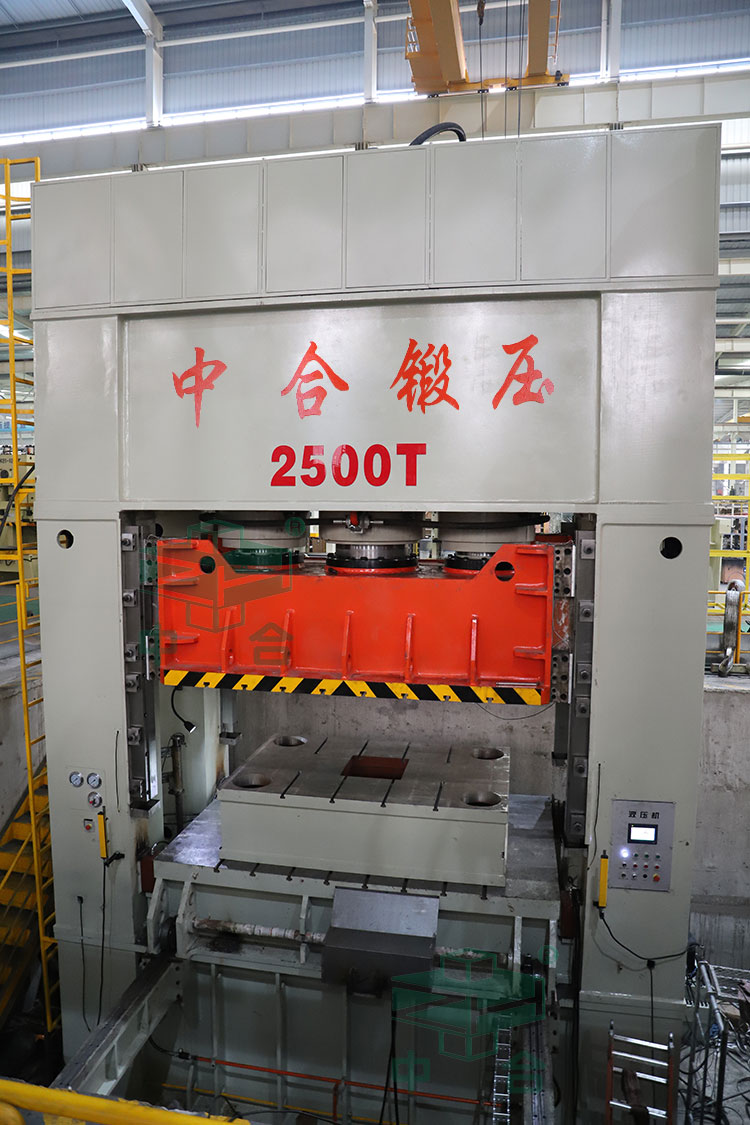

2500噸框架式液壓機
2500噸框架式液壓機組成結構：
2500噸框架式液壓機設備由主機、液壓系統、電氣控制系統、潤滑系統、安全保護裝置等組成。主機主要由機身、滑塊、液壓墊、附加工作臺、油缸等組成。機身為組合式框架結構；立柱上布置了可調斜楔式四角八面導軌作為滑塊的導向，導軌導向面積大、間隙小，抗偏載能力強，精度保持性好；主工作油缸均布在上橫梁內。整機的設計全部采用計算機優化設計，機床的強度高、剛度好，外形美觀。主要結構件均采用鋼板焊接結構，焊后經去應力處理；焊縫經打磨無焊渣和流疤現象；再經拋丸處理；主要結構件經數控五面體龍門加工中心、數控落地銑鏜床等先進設備進行精加工，保證了2500噸框架式液壓機整體機身外觀平整美觀、精度高、剛性好。
2500噸框架式液壓機車間展示：

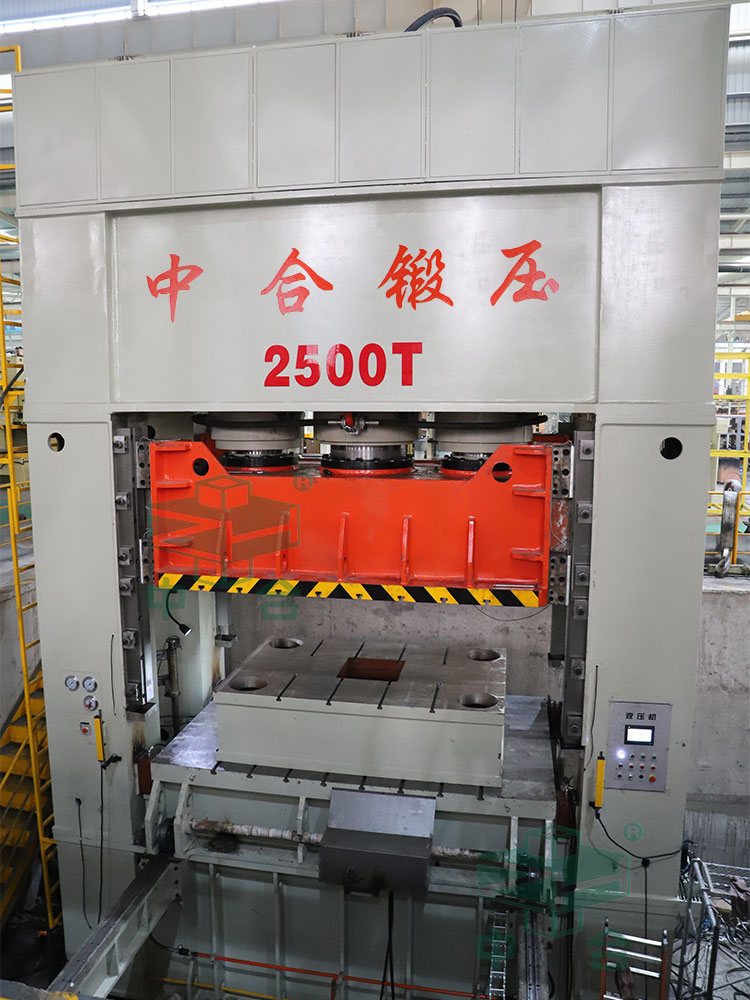

2500噸框架式液壓機車間試機

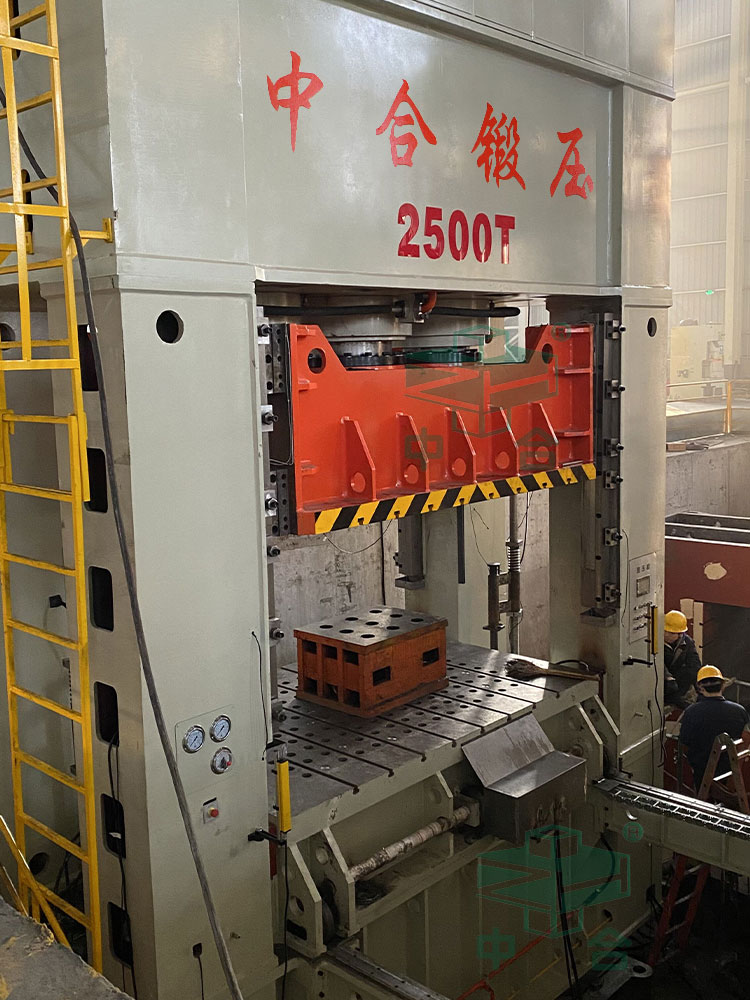

250噸框架式液壓機安裝完成

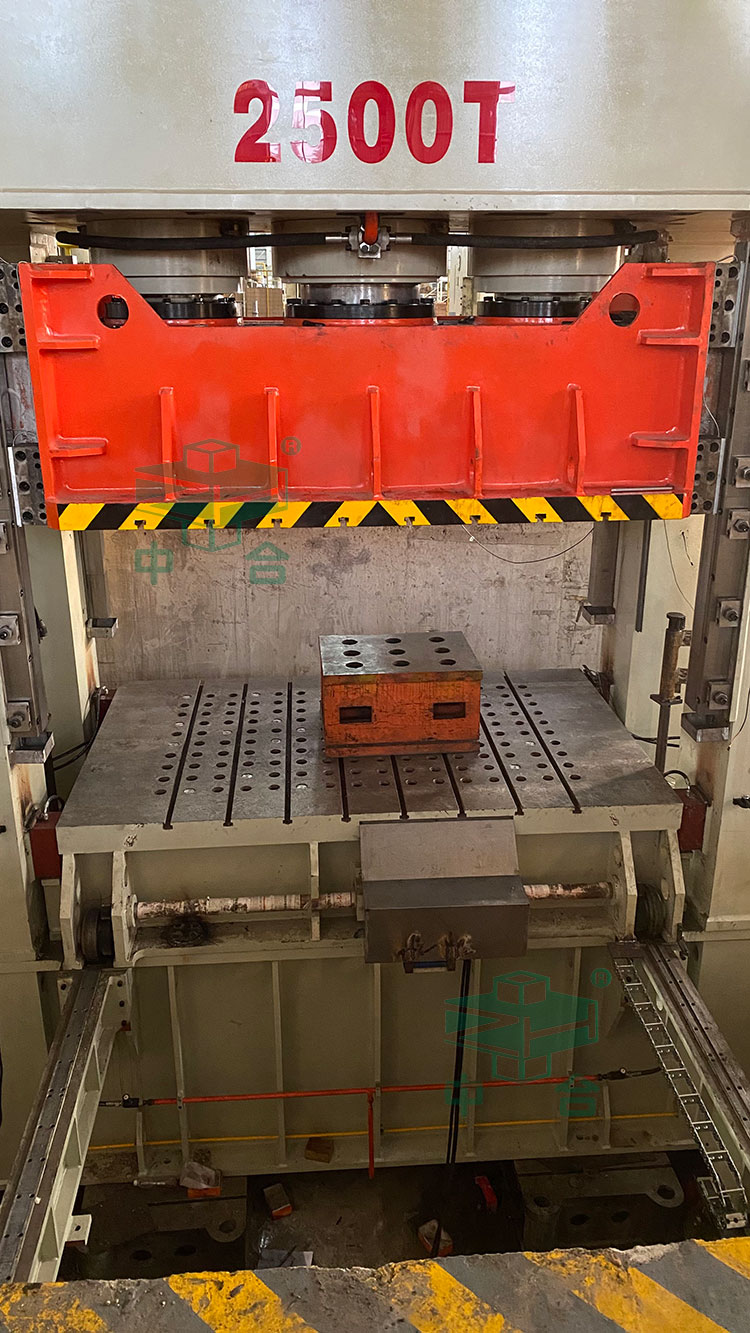

移動工作臺
液壓動力系統由動力控制系統、各種閥和液壓操縱箱等組成，對2500噸框架式液壓機的主機提供動力并實現對主機的控制。本機主動力系統和油箱放在主機的頂部，可以使機器減少占地面積。2500噸框架式液壓機主控制臺內設PLC可編程序控制系統，可完成該機的全部動作的控制操作，可靠性高、適應能力強。主控制臺設有主機各部分動作的操作按鈕和功能轉換開關、各部電機的啟停按鈕、閥體通斷指示及各部分的報警、監視指示燈等，隨時掌握壓機的工作狀況。
2500噸框架式液壓機的性能特點：
1.采用框架結構，剛性好，精度高，抗偏心載荷能力強；
2.采用集成插裝閥系統，泄漏點少，動作可靠，使用壽命長；
3.導軌配有自動潤滑裝置；
4.PLC控制的電氣系統結構緊湊、靈敏、可靠、靈活；
5.2500噸框架式液壓機工作壓力和行程可根據工藝要求在規定范圍內調整，操作簡便；
6.可實現恒壓和定行程兩種成型過程，具有保持滾動時間和延時可調的功能；
7.拉伸和壓邊滑塊可通過定位銷集成，實現單動過程動作；
8.采用按鈕集中控制，有調節、手動、半自動三種操作模式。
可選配附件：
移動工作臺；沖裁緩沖裝置；光電保護裝置；行程、壓力、速度數顯、數控裝置、觸摸式工業顯示屏、液壓系統加熱、冷卻裝置；打料裝置；滑塊安全栓；模具加熱及溫控裝置；換模用浮起導軌和滾動托架等。
操作方式與安全保護裝置：
1、設有點動、半自動操作方式。
2、操作臺上的按鈕可完成雙手壓制”、“回程”、“停止”、“急?！钡劝粹o。
3、設置急停按鈕，按下急停按鈕，壓力機立即停電靜止。
4、滑塊在上、下限位處均設有限位開關。
5、在油缸下腔設置液壓支撐保險回路。
